Kada renovirate stan, lako je posvetiti najviše pažnje stvarima koje će se svakodnevno videti – podovima, rasveti, bojama zidova, prekidačima, utičnicama ili kuhinjskim elementima. Razvodna tabla za stan, s druge strane, najčešće ostaje skrivena iza vrata ili diskretnog poklopca. Ipak, upravo se u njoj nalazi jedan od najvažnijih delova kućne elektroinstalacije.
Savremeni prostor ima mnogo više električnih potrošača nego stan od pre nekoliko decenija. Klima-uređaji, indukcione ploče, električne rerne, bojleri, mašine za pranje i sušenje veša, mašine za sudove, računari, televizori, ruteri i brojni mali uređaji svakodnevno opterećuju instalaciju. Zato razvodnu tablu ne bi trebalo posmatrati kao običnu plastičnu kutiju za osigurače. Ona predstavlja centralnu tačku zaštite i distribucije električne instalacije.
Samim tim, njen izbor više nije samo pitanje koliko osigurača može da stane. Potrebno je razmišljati o broju strujnih krugova, odgovarajućim zaštitnim uređajima, raspoloživom prostoru, mogućnosti budućeg proširenja instalacije i karakteristikama samog stana.
Imajući ovo u vidu, u nastavku vam otkrivamo šta treba da sadrži razvodna tabla za stan i kako da izaberete odgovarajuću.

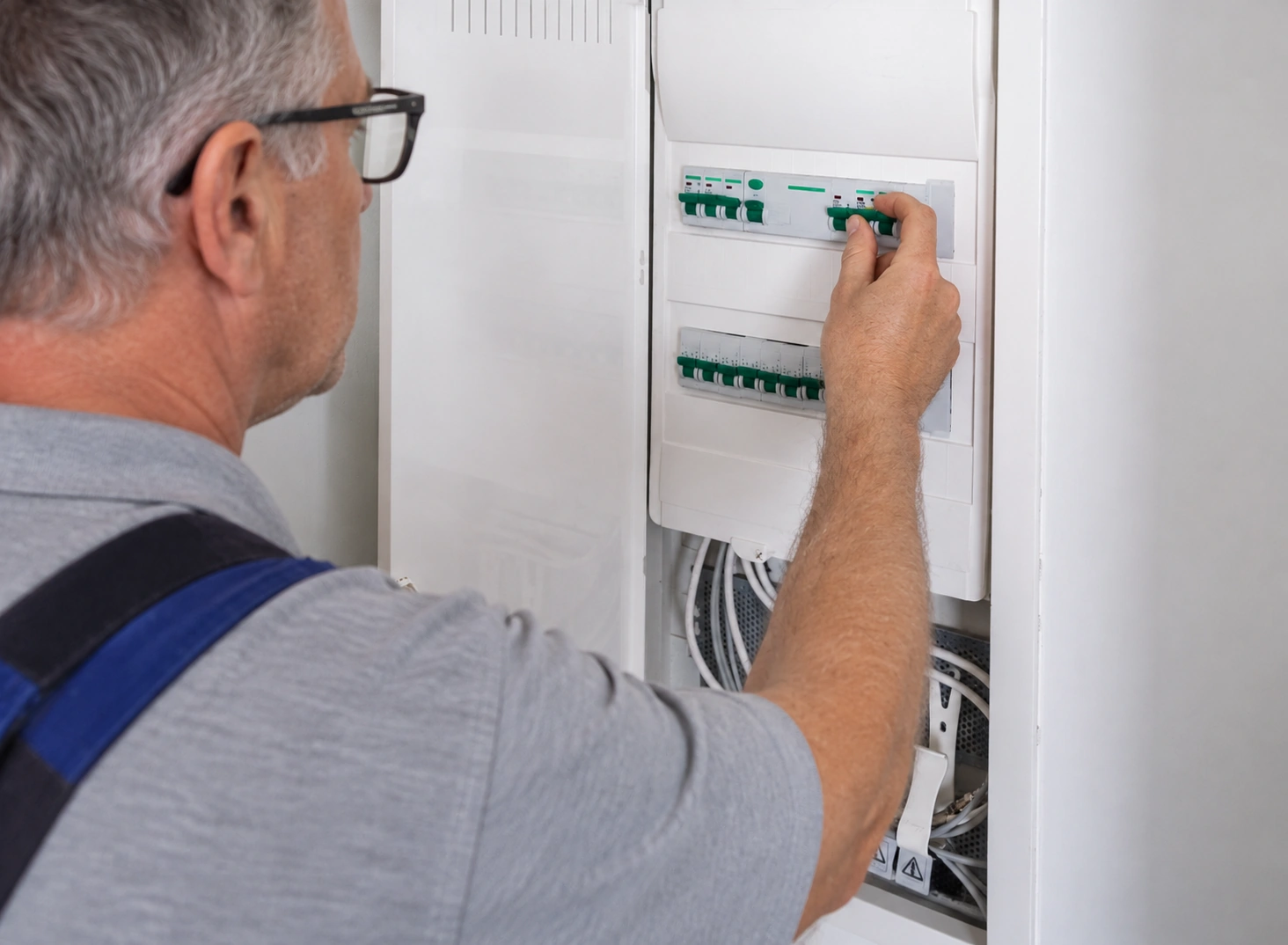

Šta je razvodna tabla za stan?
Razvodna tabla za stan predstavlja centralnu tačku kućne električne instalacije iz koje se električna energija raspoređuje prema pojedinačnim strujnim krugovima. U njoj se nalaze zaštitni, sklopni i drugi modularni uređaji čiji je zadatak da omoguće kontrolisanu distribuciju električne energije i odgovarajući nivo zaštite instalacije i korisnika.
Iz razvodne table mogu biti odvojeno napajani rasveta, utičnice, kuhinjski uređaji, bojler, klima-uređaji i drugi potrošači. Broj i način organizovanja strujnih krugova zavise od projekta električne instalacije, površine stana, priključne snage i broja i vrste električnih uređaja.
Savremena razvodna tabla zato nije samo „kutija sa osiguračima“. Ona predstavlja organizovan sistem u kojem svaki zaštitni uređaj ima određenu funkciju. Dobro projektovana tabla omogućava da kvar ili problem na jednom strujnom krugu ne mora nužno da utiče na čitavu instalaciju, a istovremeno olakšava pronalaženje problema, servisiranje i buduće proširenje instalacije.
Prilikom izbora važno je predvideti i dovoljan broj modularnih mesta. Tabla koja je potpuno popunjena već prilikom ugradnje ostavlja malo prostora za naknadno dodavanje zaštitnih uređaja ili novih strujnih krugova.
Zašto je pravilno odabrana razvodna tabla toliko važna?
Razvodna tabla ima direktnu ulogu u bezbednosti, funkcionalnosti i pouzdanosti električne instalacije. Njena veličina i oprema ne bi trebalo da se biraju samo prema broju prostorija ili trenutnom broju uređaja u stanu, već prema projektovanim strujnim krugovima i zahtevima instalacije.
Jedan od osnovnih zadataka zaštitnih uređaja jeste reagovanje u slučaju preopterećenja, kratkog spoja ili drugih neželjenih električnih pojava. Pored zaštite provodnika i instalacije, odgovarajuća diferencijalna zaštita ima važnu ulogu i u zaštiti ljudi od električnog udara. Više stručnih smernica o projektovanju i zaštiti niskonaponskih električnih instalacija može se pronaći u Electrical Installation Guide vodiču kompanije Schneider Electric.
Važna je i pravilna podela instalacije. Kada su različite grupe potrošača raspoređene na odgovarajuće strujne krugove, lakše je izolovati deo instalacije u kojem se pojavio problem. To znači da kvar na jednom uređaju ili jednom krugu ne mora automatski da ostavi ceo stan bez električne energije.
Dobro dimenzionisana tabla doprinosi i lakšem održavanju. Jasno označeni osigurači i uređaji omogućavaju električaru da brzo utvrdi koji element pripada određenom delu instalacije.
Zbog toga se izbor razvodne table ne svodi samo na njene spoljne dimenzije ili cenu. Potrebno je sagledati broj modula, broj strujnih krugova, vrstu zaštitnih uređaja, način napajanja i mogućnost budućeg proširenja instalacije.

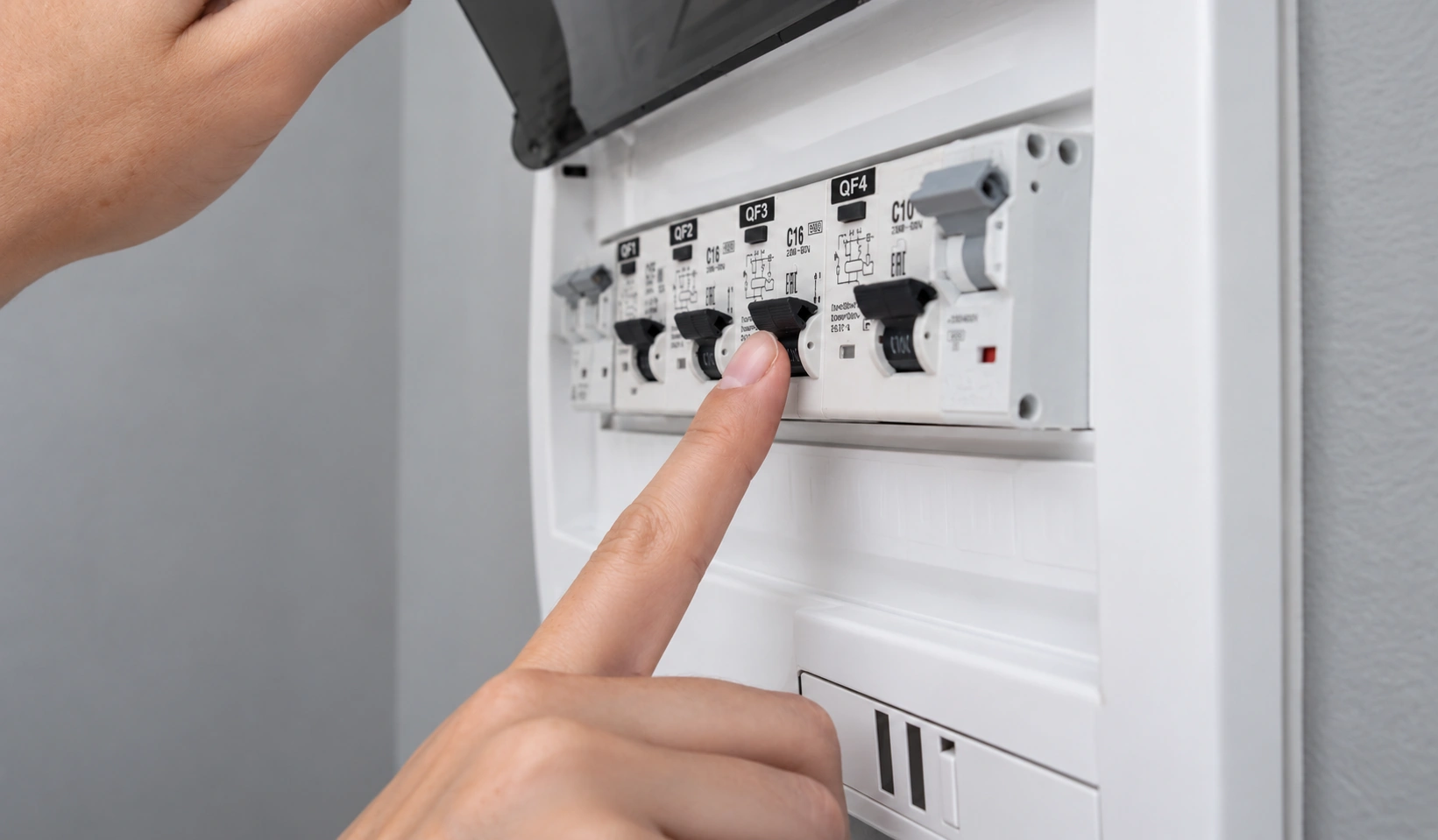

Šta treba da sadrži razvodna tabla za stan?
Sadržaj razvodne table zavisi od konkretnog projekta, ali savremena stambena instalacija obično podrazumeva kombinaciju više zaštitnih i sklopnih elemenata.
Među njima su automatski prekidači za pojedinačne strujne krugove, koji se biraju u skladu sa karakteristikama voda i opterećenja. Posebni krugovi se mogu predvideti za rasvetu, utičnice i potrošače većih snaga.
Važno mesto zauzima diferencijalna zaštita – FID/RCD, čija je namena reagovanje na diferencijalnu, odnosno rezidualnu struju. U zavisnosti od projekta mogu se koristiti jedan ili više RCD uređaja, kao i RCBO uređaji koji u jednom aparatu kombinuju diferencijalnu i prekostrujnu zaštitu.
U odgovarajućim instalacijama može se predvideti i odvodnik prenapona (SPD), čija je funkcija ograničavanje prolaznih prenapona. Schneider, na primer, za stambene i druge niskonaponske instalacije ima uređaje različitih tipova i karakteristika, što pokazuje da se izbor prenaponske zaštite mora uskladiti sa konkretnom instalacijom i nivoom rizika.
Tabla može sadržati i glavni prekidač odnosno uređaj za isključenje, sabirnice i drugu potrebnu opremu. Konačan raspored i izbor komponenti treba da definiše stručno lice prema projektu i karakteristikama instalacije.
FID sklopka – važan deo zaštite korisnika
FID sklopka, odnosno RCD – diferencijalni zaštitni uređaj, prati odnos struja u aktivnim provodnicima i reaguje kada se pojavi rezidualna struja iznad njegove nazivne vrednosti. Takva situacija može nastati, na primer, kada deo struje neželjeno otiče prema zemlji.
Zbog toga FID sklopka predstavlja veoma važan element zaštite ljudi. Proizvođači diferencijalnih zaštitnih uređaja za stambene instalacije eksplicitno navode njihovu funkciju zaštite od električnog udara, pri čemu postoje uređaji različitih nazivnih struja, osetljivosti i tipova.
Važno je naglasiti da FID sklopka ne zamenjuje automatske prekidače. To su zaštitni uređaji sa različitim funkcijama. Automatski prekidač prvenstveno štiti strujni krug od prekomerne struje, dok RCD reaguje na rezidualnu struju. Zbog toga se u pravilno projektovanoj instalaciji njihove funkcije međusobno dopunjuju.
Kod savremenih instalacija može se primeniti i podela na više diferencijalno zaštićenih grupa. Time se može smanjiti mogućnost da jedan problem dovede do isključenja svih potrošača u stanu.
Da li je potrebna prenaponska zaštita?
Savremeni stanovi imaju sve veći broj uređaja sa osetljivom elektronikom – od televizora, računara i rutera do klima-uređaja, kućnih aparata i sistema pametnog doma. Zbog toga pitanje zaštite od prolaznih prenapona postaje sve značajnije.
Odvodnik prenapona (SPD) namenjen je ograničavanju prolaznih prenapona i odvođenju prenaponske struje. Prenaponski događaji mogu biti povezani sa atmosferskim pražnjenjima, ali i sa pojavama u elektroenergetskoj mreži. Postoje različite klase/tipovi SPD uređaja, pa se odgovarajuće rešenje određuje prema karakteristikama objekta i instalacije.
Upravo zato odgovor na pitanje da li je prenaponska zaštita potrebna ne treba svesti na jednostavno „da“ ili „ne“. Potrebno je razmotriti način napajanja objekta, postojanje sistema zaštite od atmosferskog pražnjenja, vrstu instalacije, nivo izloženosti i druge projektne uslove.
Glavni prekidač – mogućnost isključenja instalacije
Glavni prekidač ili odgovarajući uređaj za isključenje omogućava da se napajanje instalacije ili njenog predviđenog dela kontrolisano odvoji od izvora napajanja. To je naročito značajno prilikom održavanja, intervencija na instalaciji ili drugih situacija kada je potrebno izvršiti njeno isključenje. Rastavljači i sklopni uređaji upravo se koriste za pouzdanu izolaciju električnih kola.
Njegovu funkciju ne treba poistovećivati sa funkcijom automatskog prekidača pojedinačnog strujnog kruga. Dok pojedinačni prekidači štite i isključuju određene grane instalacije, uređaj za glavno isključenje omogućava centralizovan način odvajanja napajanja u okviru predviđene konfiguracije.
Kod projektovanja je važno da uređaj bude pravilno dimenzionisan prema karakteristikama instalacije, odgovarajućeg broja polova i pravilno ugrađen. Takođe treba da bude jasno označen i lako prepoznatljiv.
Na taj način razvodna tabla dobija logičnu hijerarhiju: mogućnost glavnog isključenja, odgovarajuću diferencijalnu i prenaponsku zaštitu kada je predviđena projektom i zasebnu zaštitu pojedinačnih strujnih krugova. Upravo takva organizacija čini instalaciju preglednijom, bezbednijom za korišćenje i jednostavnijom za održavanje.
Koliko osigurača treba da ima razvodna tabla za stan?
Ne postoji broj koji je pravilan za svaki stan.
Broj zaštitnih uređaja zavisi od broja projektovanih strujnih krugova, a on zavisi od veličine i organizacije stana, priključne snage, broja potrošača i načina na koji je instalacija projektovana.
U praksi se odvojena kola mogu predvideti za različite grupe rasvete i utičnica, kao i za pojedine snažnije potrošače poput bojlera, rerne, ploče za kuvanje, klima-uređaja ili drugih uređaja kada projekat to zahteva. Zato dva stana iste kvadrature ne moraju imati identične razvodne table.
Stan od 60 m² sa električnim kuvanjem, više klima-uređaja i brojnim savremenim uređajima može zahtevati drugačiju organizaciju instalacije od stana iste površine sa znatno manjim brojem električnih potrošača.
Kvadratura je samo jedan podatak. Potrošači i projektovana strujna kola mnogo preciznije određuju potrebe razvodne table.
Koliko modula treba da ima razvodna tabla?
Broj modula u razvodnoj tabli ne određuje se samo prema broju prostorija ili trenutnom broju električnih uređaja. Potrebno je uzeti u obzir broj strujnih krugova, zaštitnih uređaja, način organizacije instalacije i mogućnost njenog kasnijeg proširenja. Svaki element koji se postavlja na DIN šinu zauzima određeni broj modularnih mesta, pa je pravilno dimenzionisanje table jedan od važnih koraka prilikom projektovanja instalacije.
U manjim stambenim objektima broj potrebnih modula može biti relativno mali, dok savremeni stanovi često zahtevaju znatno više prostora. Rasveta, utičnice, električni šporet, bojler, klima-uređaji i drugi veći potrošači mogu imati zasebne strujne krugove. Pored automatskih prekidača, prostor zauzimaju i uređaji diferencijalne zaštite, prenaponska zaštita i druga oprema predviđena projektom.
Zato nije dobro brojati samo postojeće automatske prekidače i na osnovu toga kupiti tablu. Potrebno je sagledati kompletnu strukturu instalacije i predvideti dovoljan broj slobodnih modularnih mesta. Tačan broj i raspored zaštitnih uređaja treba da odredi stručno lice u skladu sa projektom, karakteristikama instalacije i važećim pravilima struke.
Da li treba kupiti veću tablu nego što je trenutno potrebno?
U većini slučajeva korisno je izabrati razvodnu tablu koja ima određenu rezervu slobodnih modula. Električna instalacija se tokom godina često menja – ugrađuje se dodatni klima-uređaj, električni bojler, indukciona ploča, nova oprema u kuhinji, punjač za električno vozilo ili neki drugi veći potrošač. Ako je tabla od početka potpuno popunjena, svaka takva promena može postati znatno komplikovanija.
Rezervni prostor omogućava da se novi elementi dodaju urednije, bez potrebe da se postojeća tabla odmah menja većom. Takođe olakšava organizaciju instalacije i buduće intervencije električara.
To, međutim, ne znači da treba birati nesrazmerno veliku tablu. Cilj je pronaći odgovarajuću meru između trenutnih potreba i razumne rezerve za buduće proširenje instalacije. Pri izboru treba razmotriti i fizički prostor predviđen za montažu, naročito kada je u pitanju ugradna razvodna tabla.
Ugradna ili nadgradna razvodna tabla – koju odabrati?
Prema načinu montaže, dve najčešće varijante su ugradne i nadgradne razvodne table.
Ugradna razvodna tabla
Ugradna tabla se postavlja u odgovarajuće pripremljeno mesto u zidu. Njena glavna estetska prednost jeste diskretniji izgled. Nakon završetka radova uglavnom ostaju vidljivi samo okvir i vrata table.
Zbog toga je čest izbor prilikom gradnje novih objekata i kompletnih renoviranja, kada se elektroinstalacija ionako izvodi ili menja.
Nadgradna razvodna tabla
Nadgradna tabla postavlja se na površinu zida. Može biti praktično rešenje kada konstrukcija zida ili način izvođenja instalacije ne omogućavaju jednostavnu ugradnju kućišta u zid, kao i kod određenih adaptacija i tehničkih prostora.
Izbor zato nije pitanje toga koja je tabla „bolja“, već koja odgovara načinu izvođenja konkretne instalacije i uslovima prostora.
Jednofazna ili trofazna instalacija – da li utiče na izbor table?
Vrsta električnog priključka može značajno uticati na izbor i organizaciju razvodne table. Jednofazne i trofazne instalacije razlikuju se po načinu napajanja i raspodeli električnih opterećenja, te mogu zahtevati različitu konfiguraciju zaštitnih i sklopnih uređaja.
Kod trofaznih instalacija potrebno je voditi računa o pravilnoj raspodeli potrošača po fazama. Pojedini uređaji mogu koristiti trofazno napajanje, dok se ostali jednofazni potrošači raspoređuju tako da se opterećenje što ravnomernije raspodeli. Odgovarajući zaštitni uređaji pritom mogu zauzimati više modularnih mesta nego njihove jednofazne varijante.
Zbog toga dve nekretnine slične površine i približno istog broja potrošača ne moraju zahtevati istu razvodnu tablu. Broj faza, predviđena snaga, broj strujnih krugova i način zaštite instalacije zajedno utiču na potrebnu veličinu i konfiguraciju table.
Izbor ne treba zasnivati samo na dimenzijama kućišta. Važnije je da tabla može pravilno da primi sve uređaje predviđene projektom i omogući preglednu organizaciju instalacije.
Najčešća greška – premala razvodna tabla
Jedna od čestih grešaka jeste izbor table koja ima mesta tačno za broj elemenata potrebnih u trenutku ugradnje. Na prvi pogled to može izgledati ekonomično, ali se problem pojavljuje kada instalaciju treba proširiti ili dodati novu zaštitu.
Ako su sva modularna mesta zauzeta, dodavanje novog strujnog kruga može zahtevati ozbiljniju reorganizaciju ili zamenu cele table. Problem postaje još izraženiji kada se tokom adaptacije stana pojavi potreba za dodatnim krugovima za kuhinjske uređaje, klima-uređaje, bojler ili druge potrošače veće snage.
Premala tabla može doprineti i nepreglednoj organizaciji elemenata, što otežava kasnije održavanje i intervencije. Dobro projektovana razvodna tabla za stan treba da bude pregledna, jasno označena i organizovana tako da električar može lako da utvrdi koji zaštitni uređaj pripada određenom strujnom krugu.
Zato veličinu table treba posmatrati kao deo dugoročnog planiranja instalacije, a ne samo kao pitanje koliko automatskih prekidača trenutno treba smestiti.
Kako odabrati odgovarajuću razvodnu tablu za stan?
Pre kupovine treba znati nekoliko osnovnih podataka:
- da li će tabla biti ugradna ili nadgradna;
- koliko je strujnih krugova projektovano;
- koju modularnu zaštitnu i upravljačku opremu treba smestiti;
- kakav priključak i instalaciju stan ima;
- koliko modula zauzimaju predviđeni uređaji;
- da li je ostavljena odgovarajuća rezerva za buduće proširenje.
Tek tada treba birati konkretne dimenzije i model.
Kod kompletne rekonstrukcije elektroinstalacije najbolje je da se izbor table radi nakon što električar ili projektant definiše strujna kola i potrebne zaštitne uređaje, a ne obrnuto.

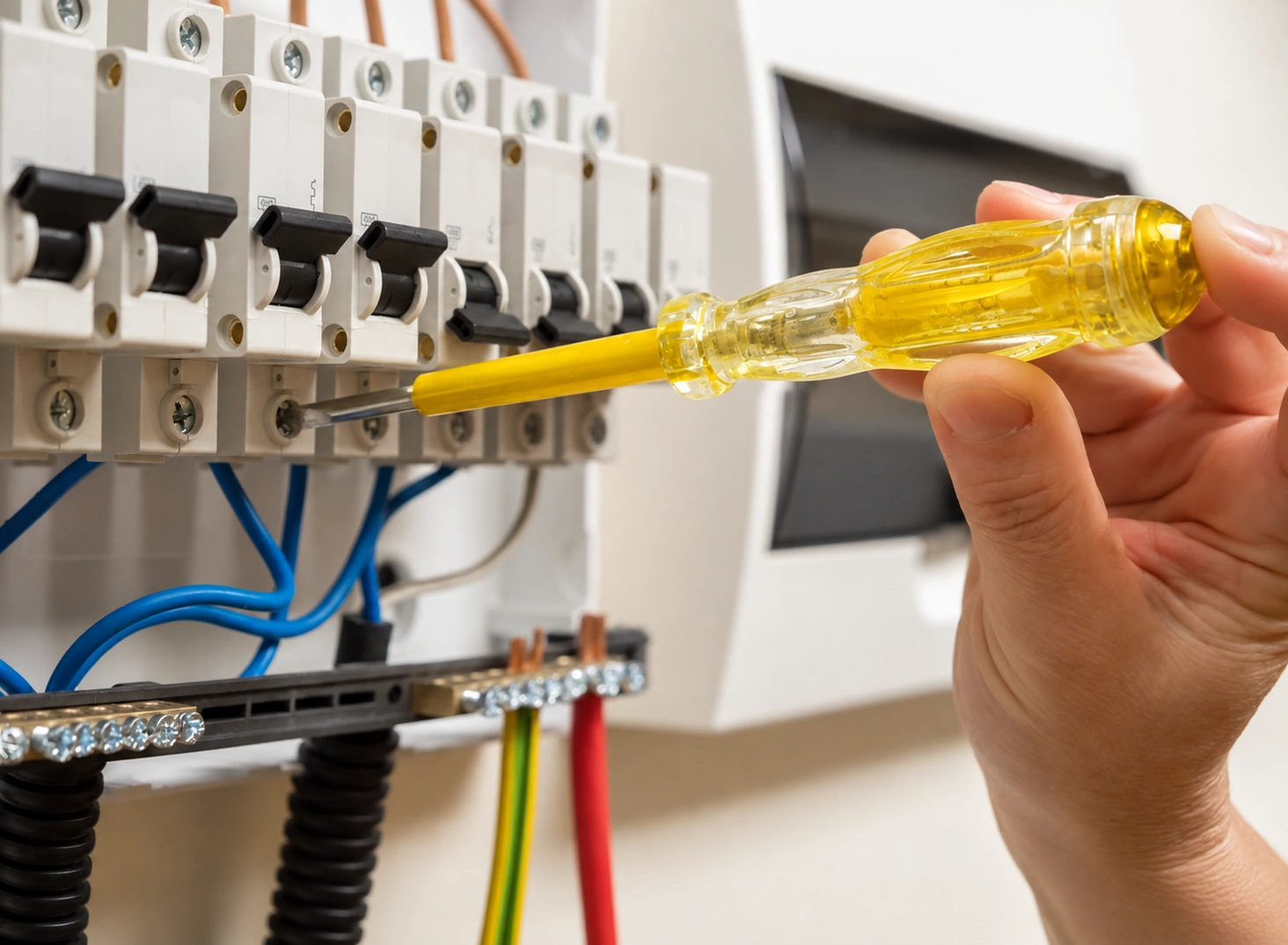

Stara tabla sa osiguračima – kada razmišljati o zameni?
Sama starost razvodne table nije dovoljan razlog za zamenu. Međutim, dotrajala, oštećena ili neadekvatno izvedena tabla može biti signal da je vreme za stručnu proveru kompletne instalacije. Posebnu pažnju zahtevaju starije instalacije koje su tokom godina više puta dograđivane bez celovitog plana.
Na pregled bi trebalo obratiti pažnju ako se primećuju tragovi pregrevanja ili nagorevanja, oštećeno kućište, labavi elementi, neuobičajeno zagrevanje, često reagovanje zaštite ili ako tabla više nema prostora za bezbedno proširenje instalacije. Razlog za proveru može biti i velika adaptacija stana ili uvođenje novih potrošača znatno veće snage.
Kod starijih tabli sa topljivim osiguračima može se razmatrati modernizacija sistema zaštite, ali zamena same table nije isto što i obnova električne instalacije. Pre ugradnje novih zaštitnih uređaja potrebno je proveriti stanje provodnika, uzemljenja, način izvedene zaštite, preseke kablova i druge relevantne karakteristike instalacije.
Zato odluku o zameni ne bi trebalo donositi samo na osnovu izgleda ili starosti table. Pregled kvalifikovanog električara treba da pokaže da li je dovoljna zamena razvodne table i zaštitnih elemenata ili je potrebna šira rekonstrukcija instalacije.
Ukoliko vam je potrebna razvodna tabla za stan posetite prodavnicu Fakt. U bogatoj ponudi možete pronaći i automatske osigurače, DIN šine, češljeve i drugu sklopnu i elektroinstalacionu opremu potrebnu za različite vrste instalacija.
Najčešća pitanja
Koliko modula treba da ima razvodna tabla za stan?
Ne postoji univerzalni broj. Potreban kapacitet zavisi od broja strujnih kola i svih modularnih uređaja koji će biti ugrađeni. Pored trenutno potrebnog prostora, preporučljivo je projektovati i odgovarajuću rezervu za buduće proširenje.
Da li je FID sklopka isto što i automatski osigurač?
Ne. Automatski osigurač štiti strujno kolo od preopterećenja i kratkog spoja, dok RCD/FID reaguje na diferencijalnu, odnosno struju curenja. Zbog različite funkcije jedan uređaj ne zamenjuje drugi.
Da li je bolja ugradna ili nadgradna razvodna tabla?
Obe mogu biti odgovarajuće. Ugradna je diskretnija i često se bira pri novogradnji i kompletnom renoviranju, dok je nadgradna praktična kada se tabla montira na površinu zida. Izbor zavisi od načina izvođenja instalacije i uslova prostora.
Da li treba ostaviti slobodna mesta u razvodnoj tabli?
Da, razumna rezerva je korisna jer omogućava buduće proširenje instalacije bez trenutne potrebe za zamenom cele table. Tačan kapacitet i rezervu treba definisati prilikom projektovanja.
Ko treba da ugradi razvodnu tablu?
Projektovanje, izbor zaštitnih uređaja, povezivanje i ispitivanje treba prepustiti odgovarajuće kvalifikovanom stručnom licu. Kupac može odabrati kvalitetan elektromaterijal, ali rad na električnoj instalaciji zahteva stručnost i odgovarajuće mere bezbednosti.
